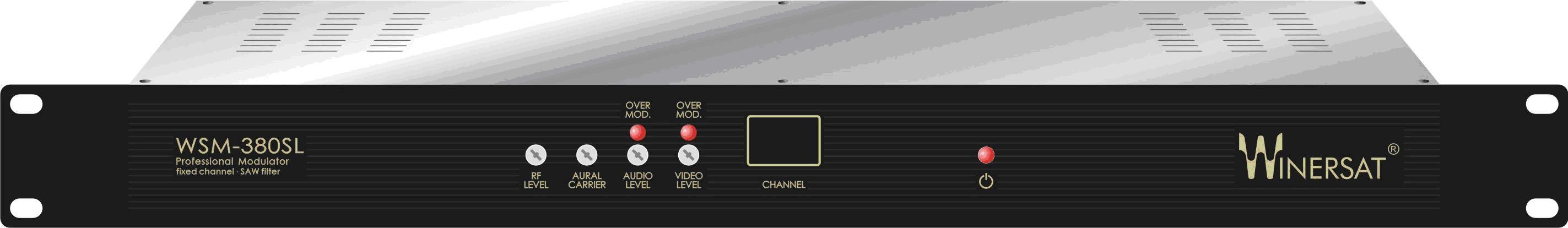

WSM-380SL




Features


Minimum 60 dBmV Gain Output
PLL Frequency Control
Output Frequency 45-860MHz
SAW Filtered
Low Out-Of-Band Noise
Audio Carrier Level Adjustable
Adjacent Channel Compliance
Switching Power Supply Built-In

Specifications

RF

Frequency Range 45 - 860 MHz (Agile Channels)
Output Level 60 dBmV min
Audio/Video Ratio -7 to -40 dB (Adjustable)
Frequency Stability ± 5 kHz (Meets FCC Docket 21006)
Spurious Outputs -65 dBc
C/N Ratio (In-Band) >= 60 dBc
Out-Of-Band Noise -65 dBc
Output RL 9 dB
Output Impedance 75 Ohms


VIDEO


Input Level (Adjustable) 1V p-p (Load)
Frequency Response ±1 dB
Video C/N >= 60 dBc
Video S/N >= 55 dBc
Video Modulation 0-90% Adjustable
Differential Phase ± 3° typical
Differential Gain ± 3% typical
Group Delay 75 nsec


AUDIO


Input Level (Adjustable) 1V p-p for ±30KHz peak Deviation
Carrier Stability ± 5 kHz
Frequency Response ± 1 dB
Input Impedance High Impedance
Aural Carrier Frequency NTSC : 4.5 MHz ±5 kHz max
PAL B 5.5 MHz ±5 kHz max
PAL I 6.0 MHz ±5 kHz max
PAL D 6.5MHz ±5 kHz max
Pre-Emphasis 50usec for PAL; 75usec for NTSC


GENERAL

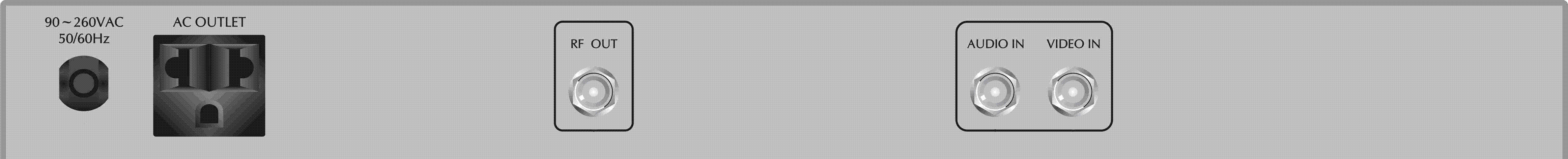

Connections “F” type Rear Panel Connectors
Power Input 90-260VAC, 50/60Hz, Switching Power
Operating Temperature 0° to 50° Celsius
Dimensions 19”L × 2.25”W × 1.75”H
